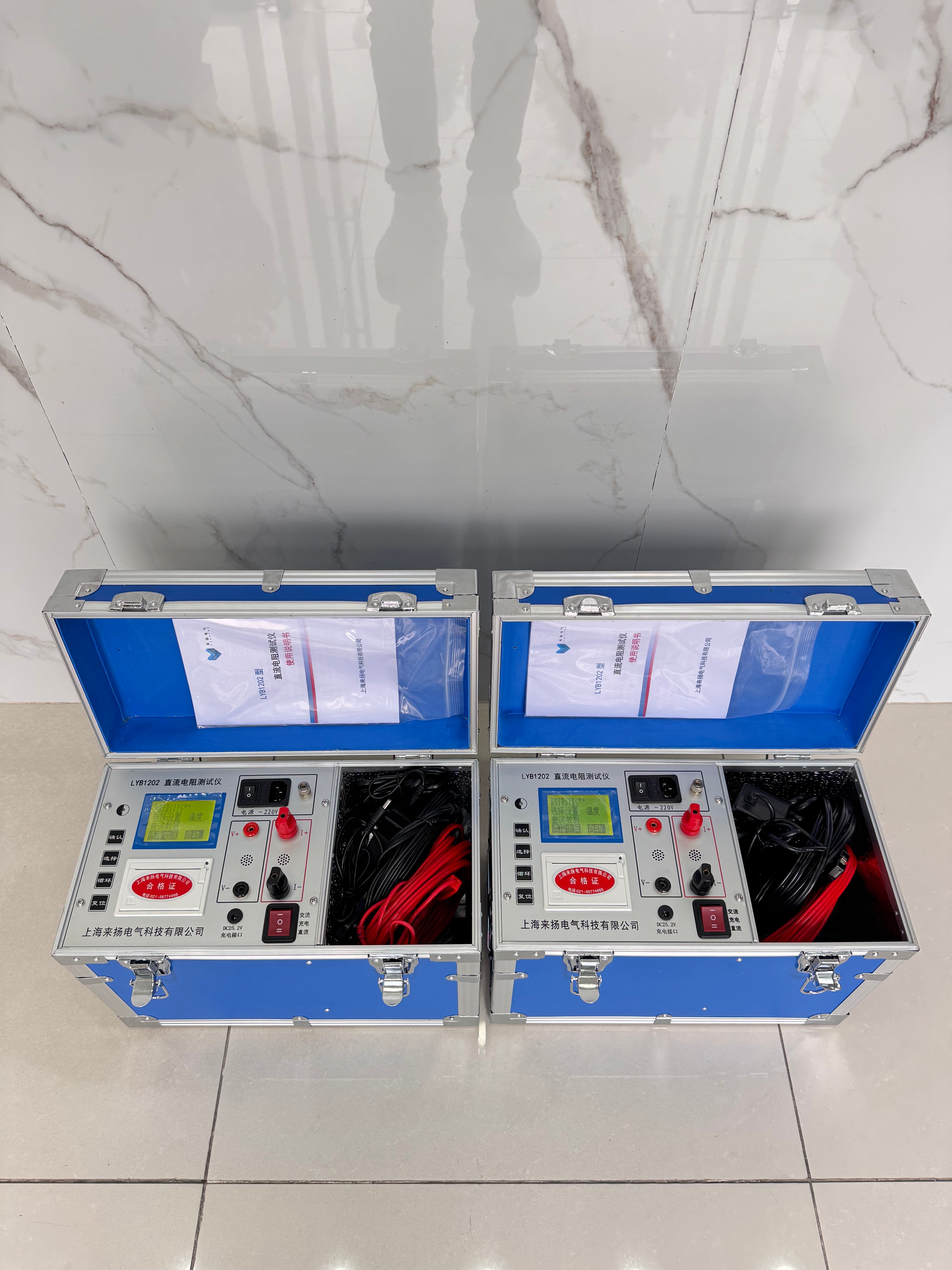

一、LYB1202快速直流電阻儀概述
1.1、產品簡介
直流電阻的測量是變壓器、互感器、電抗器、電磁操作機構等感性線圈制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現感性線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷，排除裝置運行存在的隱患。為了滿足感性線圈直流電阻快速測量的需要，我公司利用自身技術優勢研制了該款直流電阻測試儀。該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大、量程寬、數字顯示等特點。整機由單片機控制，自動完成自檢、數據處理、顯示等功能，具有自動放電和放電指示功能。儀器測試精度高，操作簡便，可實現直阻的快速測量。
1.2、注意事項
使用本儀器前一定要認真閱讀本手冊。
本儀器室內外均可使用，但應避開雨淋、腐蝕氣體等場所使用。
本儀器屬高精密儀表，應避免劇烈振動。
儀器的操作者應具備一般電氣設備或儀器的使用常識。
對儀器的維修、維護和調整應由專業人員進行。
測試完畢后一定要先按復位鍵，等放電報警聲響結束后方可關閉電源，再拆除測試線。
測量無載調壓變壓器，一定要等放電報警聲響停止后，再倒分接。
測試過程中，禁止移動測試夾和關斷供電線路。
未經本公司許可，請勿拆卸儀器。如因擅自拆卸導致儀器功能失效，不予免費保修和退換（收取成本費），若因此造成的人身及財產傷害，本公司概不負責。
二、LYB1202快速直流電阻儀產品介紹
2.1、性能特點
1）儀器輸出電流大，重量輕，方便攜帶。
2）采用全新電源技術，電流檔位多，測量范圍寬，可根據負載自動選擇測試電流。
3）具有完善的保護電路，性能更可靠。
4）具有放電聲響報警，放電指示清晰，減少誤操作。
5）響應速度快，測量數據穩定，測試過程中自動刷新數據。
6）智能化功率管理技術，有效減輕儀器內部發熱，節約能源。
7）不掉電時鐘及不掉電存儲器，可長久保存數據。
2.2、技術指標
輸出電流 | 自動、10A、5A、1A、200mA、40mA、<5mA | |
量程 | 自動 | 0～100KΩ |
10A | 0～0.2Ω | |
5A | 0.06Ω～1Ω | |
1A | 0.03Ω～5Ω | |
200mA | 0.1Ω～40Ω | |
40mA | 0.3Ω～200Ω | |
<5mA | 100Ω～100kΩ | |
準確度 | 0.2%±2字 | |
分辨率 | 0.1μΩ | |
環境溫度 | -10℃～40℃ | |
相對濕度 | ≤80%RH 無結露 | |
工作電源 | 220V交流 | |
三、LYB1202快速直流電阻儀使用方法
3.1、系統介紹
儀器開關：執行儀器開機/關機操作。
顯示器:128*64點陣液晶顯示屏，顯示菜單、電流和電阻值等。
對比度:可調整顯示字符的對比度。
按鍵：執行儀器各種操作：
復位： 按下此按鍵本機處于初始狀態，可對輸出電流進行預置。
循環： 按此鍵光標在主菜單循環滾動。
選擇： 本機復位后，按此鍵進行電流預置。
確認： 輸出電流選擇完畢后按下此鍵，進行測試；測試完成后，再次按下該鍵，進行重新測試，以便得到更加穩定準確的測試數據。
V+、V- ：采集電壓接線柱，V+為電壓線正端，V-為電壓線負端。
I+、I-：輸出電流接線柱，I+為輸出電流正，I-為輸出電流負。
3.2、接線
采用單相測量方法，將紅黑測試線接到儀器對應顏色的接線柱上，粗線接電流端，細線接電壓端。紅黑兩把測試鉗接被測試品的兩端。
3.3、開機、測試
開機后屏幕顯示歡迎界面稍后顯示初始界面，如下圖：
◆選擇電流：在初始界面，按循環鍵光標可在選擇設置、查詢數據、選擇電流之間循環移動。將光標移動至選擇電流后，按選擇鍵可滾動顯示不同的待選測試電流值（自動、10A、5A、1A、200mA、40mA、＜5mA）。
◆測試：選定測試電流后，按確認鍵可啟動測量。啟動測量后屏幕顯示“正在充電…"。
稍后顯示“正在測試…"。
幾秒后，就會顯示所測阻值，如下圖：
其中：
I 為測試電流 ； 銅為材質
R 為實測電阻； （020℃） 為當前溫度
Rt 為折算電阻； （075℃） 為折算溫度
即：在當前溫度20℃時，測試電阻為2.501mΩ，
材質為銅，折算到75℃時，折算電阻為3.040mΩ。
測試結果穩定后，儀器自動保存測試數據。
（折算溫度請參考本說明書：3.4 溫度設置，如果不進行溫度設置，則默認為上一次設定值）。
當選擇自動測試時，儀器會根據試品阻值情況自動選擇合適的輸出電流進行測試。
◆結束測試：測試完畢后，按復位鍵，儀器電源斷開，屏幕恢復初始狀態，重新接線進行下次測量，或關斷電源后拆下測試線與電源線，結束測量。
（注意：應先按復位鍵，等待放電報警聲音結束以后，再斷電拆線，否則將有可能導致人員觸電。）
3.4、溫度設置
按循環鍵，將光標移至選擇設置，如下圖 ：
此時按選擇鍵，滾動顯示不同的待選項（溫度、時間、參數）。選定溫度后，按確認鍵，進入溫度設置界面，如下圖：
通過循環鍵，將光標在當前溫度、折算溫度、材質選擇、存儲幾個選項中滾動。通過確認鍵（上調）和選擇鍵（下調）來改變當前值。
根據需要設置當前溫度和折算溫度，選擇好材質，通過循環鍵將光標移動到存儲，按確認鍵保存設置，并返回至初始界面。
3.5、時間設置
在開機界面中，按循環鍵將光標移動到選擇設置，如下圖：
此時，按選擇鍵，將當前選項切換至時間，按確認鍵可進入時鐘修改界面，如下圖：
在上圖中，按循環鍵可將光標在各個日期數據之間移動，按選擇鍵減小數據，按確認鍵增加數據。修改后按復位保存并退出至初始界面。
3.6、數據查詢
開機狀態下，按循環鍵將光標移動到查詢數據菜單，然后按確認鍵進入數據查詢。
此時，按循環鍵上翻記錄，按確認鍵下翻記錄，按復位退出查詢界面。在初始界面，按選擇+復位，清空所有已存儲的測試結果。
四、LYB1202快速直流電阻儀注意事項
4.1、測試過程注意事項
1）、連接測試夾時，要注意接觸端長期裸露在空氣中，表面覆蓋了一層氧化膜，該氧化膜可能造成測量結果不穩定或不準確，所以在接線時要注意清理氧化膜，或者測試夾與引出端連接好后，用力的扭動幾下測試夾以劃破氧化膜保證連接良好。
2）、選擇電流時要參考該檔位所適用的量程，不要超量程和欠量程使用。
3）、測試過程中如果出現突然自動關機時可能是由于電量不足造成的，這時需要連接充電器進行充電或設置5A以下輸出電流應急測試。
五、LYB1202快速直流電阻儀售后服務
儀器自購買之日起壹年內，屬于產品質量問題免費維修，終身提供保修和技術服務。對已過保修期或非產品質量問題造成的儀器故障，我司提供終身維修服務（收取成本費）。如果發現儀器狀態異常或故障，請與本公司及時聯系，以便為您安排很便捷的處理方案。
|
||||
|
||||
 |
